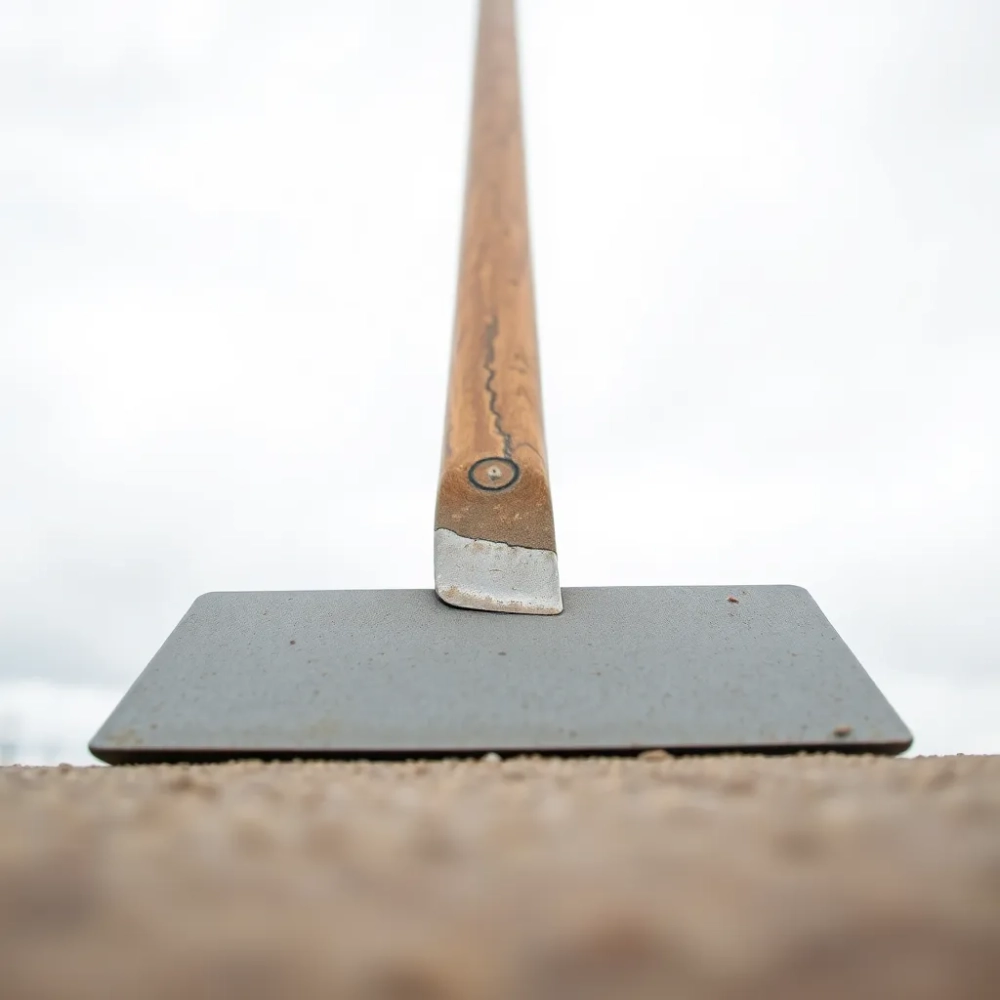

Ręczny ubijak do kostki brukowej zrób sam i oszczędź na ekipie

Koszt wypożyczalni, termin na wczoraj i podjazd, który trzeba skończyć samodzielnie. Ręczny ubijak do kostki brukowej, zwany babą, bywa w takich sytuacjach jedynym rozsądnym wyjściem - pod warunkiem, że zbudujesz go z głową, a nie z resztek stali leżących w garażu. Poniżej znajdziesz kompletny przepis na solidne narzędzie, listę materiałów z konkretnymi wymiarami, kosztorys, a także uczciwe porównanie z zagęszczarką, żebyś nie marnował sił tam, gdzie maszyna zrobi to w pół godziny.

• Materiały i narzędzia do budowy ubijaka ręcznego
• Budowa ubijaka krok po kroku
• Ubijak ręczny czy zagęszczarka co lepiej sprawdzi się przy kostce
• Najczęstsze błędy przy robieniu ubijaka do kostki brukowej
• Zastosowania ubijaka ręcznego poza kostką brukową
• Checklist przed rozpoczęciem pracy

Materiały i narzędzia do budowy ubijaka ręcznego

Dobór stali to fundament trwałości całego narzędzia. Rura o średnicy ⌀80-100 mm i długości 1,2-1,5 m zapewni masę własną rzędu 12-18 kg, która wystarcza do skutecznego dogęszczenia podsypki piaskowej bez nadmiernego zmęczenia operatora. Cieńsza rura (poniżej ⌀70 mm) daje zbyt lekkie narzędzie - każde uderzenie przenosi wtedy za mało energii i trzeba ubijać cztery razy dłużej.

Na stopę boczną i płytę denną sprawdzi się blacha stalowa grubości 8-10 mm. Cienka blacha (poniżej 6 mm) wygina się przy pierwszym mocniejszym uderzeniu, a ubijak zaczyna wbijać się w grunt zamiast go zagęszczać. Grubsza blacha (powyżej 12 mm) to już zbędny balast - lepiej dołożyć więcej stali w rurze niż w stopie.

Uchwyty boczne wykonaj z pręta ⌀20 mm w kształcie litery U lub T. Mniejsza średnica (⌀14-16 mm) wygina się pod wpływem siły, a uchwyt zaczyna drętwieć w dłoniach. Pręt ⌀20 mm ma wystarczającą sztywność, by oddać energię uderzenia bez strat na ugięcie, a jednocześnie pozwala wygodnie chwycić narzędzie dwóm osobom.

Spawarka (elektroda MMA lub MIG/MAG), szlifierka kątowa z tarczą lamelową oraz wiertarka kolumnowa lub ręczna z wiertłem ⌀20 mm tworzą niezbędny zestaw warsztatowy. Bez kolumnówki trudno wywiercić otwór prostopadle do osi rury, a krzywy otwór oznacza uchwyt skręcający się przy każdym uderzeniu. Na koniec przyda się farba antykorozyjna lub zestaw do cynowania na zimno - zwykła farba alkidowa z czasem odpada od gorącej stali, więc warto wybrać podkład epoksydowy.

Orientacyjny kosztorys materiałów na jeden ubijak w cenach rynkowych z 2024 roku wygląda następująco:

Przy odrobinie zacięcia całość mieści się w budżecie 200 zł, a trwałość gotowego narzędzia sięga kilkunastu sezonów. To jednorazowy wydatek, który zwraca się już przy pierwszym większym podjeździe, kiedy wypożyczenie zagęszczarki kosztowałoby 150-250 zł za dobę.

Budowa ubijaka krok po kroku

Cięcie rury wykonaj szlifierką z tarczą do metalu, najlepiej w imadle warsztatowym. Cięcie pod kątem 90° względem osi rury zapewnia płaską powierzchnię styku z płytą denną. Krzywy rzaz to pierwszy krok do nieszczelnego spawu, który pęknie po kilku godzinach pracy.

Spawanie płyty dennej to moment, w którym wiele osób popełnia krytyczny błąd. Blacha powinna być wycięta dokładnie pod zewnętrzną średnicę rury i przyspawana spoina ciągłą po obwodzie, nie punktowo. Spoina punktowa w tym miejscu przepuszcza piasek i wilgoć, co po roku skutkuje korozją od wewnątrz. Dodatkowo płyta denna powinna wystawać 3-5 cm poza obrys rury, tworząc kołnierz dociskowy - zwiększa to powierzchnię kontaktu z gruntem i zapobiega wciskaniu ubijaka w ziemię.

Uchwyty boczne montuj po przeciwnych stronach rury, w odległości 10-15 cm od górnego końca. Najpierw wywierć otwory ⌀20 mm prostopadle do osi, następnie wsuń pręt wygięty w kształt litery U i zaspawaj oba końce. Uchwyt typu T (pręt przechodzący przez rurę z rurką dystansową po jednej stronie) wytrzymuje większe obciążenia, ale wymaga precyzyjniejszego wiercenia i spawania.

Wzmocnienie łączeń spawami punktowymi dotyczy miejsc narażonych na rozciąganie: styk uchwytów z rurą oraz połączenie płyty dennej. Spawy pachwinowe o długości 4-5 cm rozmieszczone co 8-10 cm wokół obwodu wystarczą. Nie spawaj na około - brak symetrii naprężeń powoduje, że ubijak skręca się w dłoniach i uderza niecentrycznie.

Szlifowanie krawędzi i malowanie ochronne zamyka proces. Krawędzie blachy dennej i końce uchwytów trzeba zaokrąglić promieniem minimum 2 mm, żeby nie kaleczyły dłoni i nie odpryskiwały farby. Po odtłuszczeniu acetonem nałóż podkład epoksydowy, a po jego wyschnięciu farbę nawierzchniową poliuretanową. Dno ubijaka zostaw niemalowane - farba ściera się i zanieczyszcza podsypkę.

Ubijak ręczny czy zagęszczarka co lepiej sprawdzi się przy kostce

Ręczny ubijak ma sens przy powierzchni do 20-25 m² oraz przy korygowaniu pojedynczych kostek, które osiadają nierównomiernie. Masa narzędzia 12-18 kg w połączeniu z energią ludzkiego ramienia daje impuls około 80-120 kg⋅m/s, wystarczający do dogęszczenia 3-5 cm warstwy piasku. Powyżej tej granicy mięśnie odmawiają współpracy, a jakość zagęszczenia zaczyna spadać.

Zagęszczarka wibracyjna płytowa (80-120 kg) wytwarza siłę odśrodkową rzędu 15-25 kN przy częstotliwości 80-100 Hz. To zupełnie inna fizyka - wibracja powoduje, że ziarna piasku i żwiru przemieszczają się względem siebie, eliminując puste przestrzenie na głębokość 15-25 cm w jednym przejściu. Norma PN-EN 13242 dla podsypek drogowych wymaga wskaźnika zagęszczenia Is ≥ 0,98, czego ręczny ubijak przy grubej warstwie zwyczajnie nie osiągnie.

Stopa wibracyjna (zwana skoczkiem lub żabą) sprawdza się przy zagęszczaniu gruntu w wykopach pod fundamenty i przy słupkach ogrodzeniowych. Siła udaru 10-15 kN przy masie 60-80 kg penetruje nawet 30-50 cm warstwy, więc jeden egzemplarz tej maszyny w wypożyczalni kosztuje 200-350 zł za dobę. Ubijak ręczny w takim zastosowaniu nie ma szans - dociskasz nim gliniasty grunt, a narzędzie odbija się jak piłka.

Koszt materiałów na ubijak to wydatek 160-285 zł, a przy kilku sezonach używania (każdy sezon to oszczędność 2-3 wypożyczeń) inwestycja zwraca się błyskawicznie. Nie oznacza to jednak, że wypożyczalnia staje się zbędna - do większych realizacji maszyna i tak pozostaje niezastąpiona.

Najczęstsze błędy przy robieniu ubijaka do kostki brukowej

Za lekka baba to grzech pierworodny domowych konstrukcji. Stalowa rura o średnicy ⌀60 mm wypełniona piaskiem lub betonem waży 6-8 kg i wibruje w dłoniach zamiast zagęszczać podsypkę. Operator męczy się po kilkunastu minutach, a efekty pracy są minimalne. Wystarczy dobrać rurę ⌀80-100 mm i nie oszczędzać na masie - to właśnie masa, a nie siła uderzenia, decyduje o skuteczności narzędzia.

Za cienka rura stwarza pozorne poczucie lekkości, które szybko przechodzi w frustrację. Cienka ścianka (poniżej 4 mm) ugina się przy uderzeniu, energia zamiast w grunt trafia w odkształcenie rury, a ubijak zaczyna przypominać sprężynę zamiast młota. Solidna rura konstrukcyjna bezszwowa o ściance 5-8 mm nie kosztuje dużo więcej, a różnica w komforcie pracy jest kolosalna.

Brak płyty dennej to błąd wynikający z lenistwa lub niezrozumienia fizyki zagęszczania. Otwarta rura wciska się w grunt jak pal, a operator zaczyna ciągnąć narzędzie do góry po każdym uderzeniu. Płyta denna rozkłada siłę na większą powierzchnię, zwiększając kontakt z podłożem i eliminując ten efekt. Kołnierz o szerokości 3-5 cm robi różnicę między efektywną pracą a syzyfową walką z ziemią.

Źle wyprofilowany uchwyt wygina się pod obciążeniem albo wbija w dłonie. Uchwyt z pręta ⌀14 mm to za mało, a uchwyt bez zaokrąglonych końców kaleczy dłonie przy dłuższej pracy. Optymalny kształt to litera U z ramionami o długości 15-20 cm, rozstawiona tak, by wygodnie mieściły się w niej dwie dłonie w rękawicach roboczych. Uchwyt typu T sprawdza się przy pracy jednoosobowej, ale wtedy dystansowa rurka (odcinek rury ⌀25 mm) po przeciwnej stronie chroni przed zsuwaniem się ręki.

Spawanie na zimno bez podgrzewania wstępnego to kolejna pułapka. Stal S235 spawana w temperaturze poniżej 5°C zaczyna pękać w spoinie przy pierwszych kilkudziesięciu uderzeniach. To właśnie dlatego hale produkcyjne mają ogrzewane stanowiska spawalnicze. W warunkach garażowych wystarczy podgrzać miejsce spawu palnikiem propan-butan do temperatury, w której woda odparowuje z powierzchni stali w ciągu sekundy - to kuchenny sposób na ocenę gotowości materiału.

Malowanie mokrą farbą bez podkładu to ostatni błąd, który skraca żywotność narzędzia. Farba nawierzchniowa na gołej stali łuszczy się po kilku tygodniach, a pod spodem rozwija się korozja. Podkład epoksydowy (czerwony tlenkowy lub szary fosforanowy) tworzy warstwę barierową, która przylega do stali na poziomie molekularnym. Dopiero na niego nakłada się farbę nawierzchniową - dwie warstwy, z przerwą na wyschnięcie zgodną z kartą techniczną produktu.

Zastosowania ubijaka ręcznego poza kostką brukową

Podsypka żwirowa pod obrzeża i krawężniki to klasyczne zastosowanie, w którym ubijak ręczny radzi sobie znakomicie. Żwir o frakcji 0-31,5 mm dogęszczany warstwami po 5-8 cm osiąga stabilność wystarczającą do chodników pieszych i ścieżek ogrodowych. Grubsza warstwa zaczyna się uginać i narzędzie nie przenosi już impulsu na spód podsypki.

Ubijanie żwiru wokół słupków ogrodzeniowych to kolejne zadanie, w którym baba bije maszyny na głowę. Zagęszczarka płytowa nie wjedzie do wykopu 30 × 30 cm, a stopa wibracyjna bywa zbyt agresywna dla lekkiej konstrukcji. Ręczny ubijak pozwala precyzyjnie dogęścić grunt w promieniu 20-30 cm od słupka, bez ryzyka przesunięcia elementu.

Fundamenty pod altany, wiaty i lekkie konstrukcje drewniane również dogęszczamy ręcznie, o ile powierzchnia nie przekracza 10-15 m². Płyta fundamentowa wymaga warstwy piasku grubości 10-15 cm, którą ubijak rozłoży na dwie-trzy warstwy robocze. Gotowa powierzchnia powinna być tak twarda, by odcisk obuwia zostawał na głębokości maksimum 2-3 mm - to praktyczny test jakości bez konieczności wzywania geodety z płytą dynamiczną.

Wersja drewniana ubijaka ma sens przy lżejszych pracach wykończeniowych, takich jak dociskanie geowłókniny czy korekta pojedynczych kostek. Kwadratowy klocek dębowy lub bukowy 20 × 20 cm i wysokości 25-30 cm z wklejonym uchwytem waży 8-10 kg i wystarcza do korekty po ułożeniu kostki. Tego narzędzia nie stosujemy do zagęszczania podsypki - drewno amortyzuje uderzenie i nie przenosi energii.

Checklist przed rozpoczęciem pracy

• Rura stalowa ⌀80-100 mm o długości 1,2-1,5 m i ściance min. 5 mm
• Blacha stalowa 8-10 mm na płytę denną z kołnierzem 3-5 cm
• Pręt ⌀20 mm na uchwyty (kształt U lub T) o długości ok. 1,5 m
• Spawarka, elektrody lub drut, szlifierka, wiertarka z wiertłem ⌀20 mm
• Rękawice spawalnicze, przyłbica DIN 9, okulary ochronne
• Podkład epoksydowy i farba nawierzchniowa poliuretanowa
• aceton lub rozpuszczalnik do odtłuszczenia stali przed malowaniem

Każdy punkt tej listy wynika z konkretnego wymagania fizycznego lub normatywnego. Grubość ścianki rury decyduje o sztywności, średnica o masie, kołnierz o powierzchni kontaktu, a średnica pręta o wygodzie chwytu. Bez podkładu epoksydowego farba nie utrzyma się na stali dłużej niż sezon, a rękawice chronią przed oparzeniem łukiem elektrycznym, który przy spawaniu osiąga temperaturę 3000-6000°C.

Ubijak ręczny zbudowany według powyższego przepisu obsłuży podjazd, taras i chodniki wokół domu bez wzywania fachowców. Przy powierzchniach powyżej 50 m² oraz nawierzchniach narażonych na ruch samochodowy pozostaje jednak zdrowy rozsądek - tam lepiej wynająć zagęszczarkę i traktować babę jedynie jako uzupełnienie do robót wykończeniowych. Koszt wypożyczenia maszyny (150-250 zł za dzień) to niewielka kwota w porównaniu z koniecznością przekładania zapadniętej kostki po dwóch zimach.

Źródła danych i norm: PN-EN 13242 (kruszywa do niezwiązanych i związanych hydraulicznie materiałów stosowanych w budownictwie i budowie dróg), PN-EN 1338 (kostka brukowa betonowa - wymagania i metody badań), wytyczne ITB dotyczące zagęszczania podsypek pod nawierzchnie drogowe, Eurokod 7 (PN-EN 1997) w zakresie geotechniki, karty techniczne producentów stali konstrukcyjnej S235/S355. Orientacyjne ceny materiałów opracowano na podstawie ofert hurtowych i marketów budowlanych z 2024 roku.
