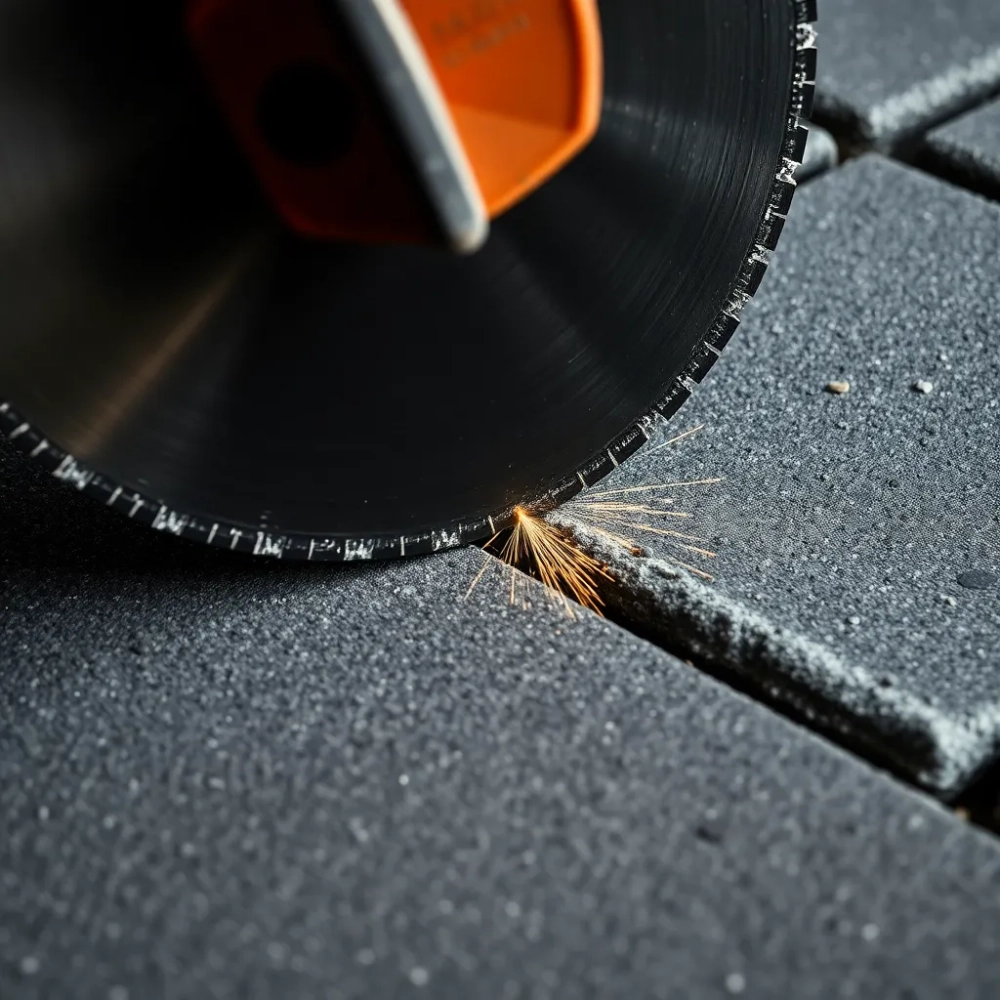

Docinanie kostki brukowej jak ciąć równo i bez pęknięć

Narzędzia do docinania kostki brukowej - czym ciąć i kiedy

Docinanie kostki brukowej to moment, w którym większość osób zaczyna się zastanawiać, czy piła tarczowa z garażu wystarczy, czy jednak trzeba sięgnąć po przecinarkę diamentową. Różnica między tymi narzędziami nie jest kosmetyczna, lecz fizyczna: piła tarczowa z zębami widiowymi tnie przez ścinanie materiału, generując wibracje, które potrafią rozłupać krawędź kostki wzdłuż mikropęknięć. Przecinarka z tarczą diamentową działa inaczej, ściera beton mikrokryształkami diamentu osadzonymi w segmencie, więc ryzyko odprysku spada do minimum, pod warunkiem że operator nie popycha tarczy na siłę.

• Narzędzia do docinania kostki brukowej - czym ciąć i kiedy
• Jak dociąć kostkę brukową pod łuk i po łuku
• Najczęstsze błędy przy docinaniu kostki brukowej

Do prostych cięć prostych wystarczy szlifierka kątowa 125 mm z tarczą diamentową segmentową, lecz przy łukach i drobnych korektach sprawdza się słabiej, bo krótka tarcza wymaga wielokrotnego przejścia po tej samej linii. Przecinarka stołowa (nazywana też przecinarką jezdną) z tarczą 300-350 mm i wodą chłodzącą zostawia najczystszy kanton, ale zajmuje sporo miejsca i wymaga dostępu do prądu oraz wody. W warunkach przydomowych kompromisem bywa gilotyna ręczna, która nie tyle tnie, co łamie kostkę wzdłuż nacięcia, dając powtarzalne kształty klinowe idealne do łuków o promieniu powyżej 1,5 m.

Wybór narzędzia determinuje jakość łączenia kostki brukowej po łuku. Przy promieniu wewnętrznym mniejszym niż 1 m lepiej sprawdza się przecinarka stołowa, bo materiał odpada równomiernie, a chłodzenie wodne ogranicza pylenie, co ma znaczenie zdrowotne (pył kwarcowy klasyfikowany jest jako frakcja respirabilna). Przy łukach dekoracyjnych o większym promieniu można pracować szlifierką, trzymając ją pewnie obiema rękami i rysując linię cięcia markerem, a nie ołówkiem, bo marker nie rozmazuje się pod wpływem wilgoci.

Dobór tarczy diamentowej zależy od typu kostki. Do betonu Standard grubości 6 cm pasuje tarcza segmentowa z chłodzeniem, do kostki szlachetnej (płukanej, żylkowanej) zdecydowanie tarcza ciągła (pełne obręcze), bo segmenty wyrywają ziarna kruszywa i niszczą lico. Tarcza turbo stanowi wariant pośredni, daje czystszą krawędź niż segmentowa, lecz wolniej twardy beton. Prędkość obrotowa powinna mieścić się w zakresie podanym na tarczy, zwykle 3000-4500 obr./min dla średnic 230-350 mm, a odchylenie od tych wartości skraca żywotność segmentu nawet o 40%.

Zanim sięgniemy po elektronarzędzie, warto zrobić próbę na odpadowej kostce. Jedno suche cięcie szlifierką bez chłodzenia wystarczy, by zobaczyć, jak dany materiał reaguje: cegła klinkierowa pęka inaczej niż beton polimerowy, a kostka barwiona w masie kruszywem bywa śliska i tarcza „chodzi" po niej, zanim złapie właściwy tor. Doświadczony wykonawca wykonuje minimum trzy próby przy pierwszym typie kostki na placu budowy, zanim przechodzi do cięć eksponowanych.

Każde z tych narzędzi ma granicę, której przekroczenie kończy się odpryskiem albo pęknięciem. Sl iejsi wykonawcy wierzą, że mocniejsza maszyna rozwiąże problem, lecz to nie moc, a prędkość posuwu i chłodzenie decydują o wyniku. Piła diamentowa przy zbyt szybkim podawaniu tnie materiał, ale wytwarza tyle ciepła, że diament odspaja się od segmentu i tarcza traci geometrię. Dlatego przy pracy ręcznej przyjmuje się zasadę 1,5-2 cm/min dla betonu klasy C35 i 0,8-1 cm/min dla klinkieru, niezależnie od średnicy tarczy.

Jak dociąć kostkę brukową pod łuk i po łuku

Łuk z kostki brukowej rządzi się własną geometrią, bo krawędź zewnętrzna jest dłuższa od wewnętrznej, a każdy segment odcinka musi mieścić się w klinie o zmiennej szerokości. Najczęściej stosowany wzór na długość łuku to L = 2πR(α/360), gdzie R oznacza promień okręgu w osi nawierzchni, a α kąt wycinka w stopniach. Dla łuku 90° o promieniu 2 m daje to 3,14 m, czyli potrzeba mniej więcej 22-25 sztuk kostki o długości 14 cm, gdy szerokość spoiny utrzymujemy na poziomie 3 mm. Liczby te porządkują planowanie, bo bez nich docinanie kostki brukowej zamienia się w improwizację.

Przed włączeniem maszyny wyznacza się oba promienie: wewnętrzny i zewnętrzny, różnica między nimi odpowiada szerokości nawierzchni, zwykle 80-120 cm dla ścieżki, 250-400 cm dla podjazdu. Sznurek rozpięty na paliku pozwala odwzorować łuk w skali 1:1 na ubitej podsypce, a marker w sprayu znakowuje krawędzie. Linia cięcia w szlifierce musi biec po stronie odpadowej, czyli od strony materiału, który zdejmujemy, nie od strony gotowej krawędzi, bo tarcza „zjada" 2-4 mm po każdej stronie.

Przy promieniu wewnętrznym 1,2 m i kącie 60° kostka brukowa na łukach wymaga docięcia w klin, a nie w prosty kant. Różnica długości krawędzi zewnętrznej i wewnętrznej sięga w takim układzie 12-15 cm, co oznacza, że skrajne elementy mają kształt trapezu o podstawach 14 cm i 6 cm. Cięcie wykonuje się etapami: rysujemy oba promienie na licu, szlifierką prowadzimy wzdłuż zewnętrznego łuku, potem obracamy kostkę i ścinamy drugą krawędź, kontrolując kąt między liniami ekierką 30°. Bez tej kontroli klin rozjeżdża się i spoiny „skaczą" w oczach obserwatora.

Kąt cięcia zmienia się z pozycją kostki w łuku, co oznacza, że dla tego samego promienia wykonuje się od 4 do 6 szablonów. Szablon dawkuje się z kawałka sklejki 6 mm, wyciętej piłką włośnicową wzdłuż wyliczonej krawędzi zewnętrznej. Przyłożenie kawałka do kostki i odrysowanie konturu markerem trwa 15 sekund, a oszczędza pół godziny szlifowania na każdych 10 elementach. Doświadczeni brukarze używają szablonów z przezroczystego pleksi, bo widać przez nie linie i korekty idą szybciej.

Przy łukach wewnętrznych (gdy nawierzchnia opływa przeszkodę, np. drzewo) klin odwraca się, a kąt zbieżności rośnie. W takim układzie długość łuku po stronie wewnętrznej bywa o 20% krótsza niż po zewnętrznej, a to oznacza, że w wąskim pasie kostki brukowej po łuku trzeba ciąć niemal każdy element. Przy szerokości ścieżki 80 cm i promieniu wewnętrznym 60 cm lepiej sprawdza się kostka drobna, kostka kamienna cięta lub kostka typu mozaika, bo większe elementy nie dają się klinować bez widocznych szczelin.

Chłodzenie to nie opcja, lecz warunek trwałości tarczy. Przy cięciu na sucho segment diamentowy osiąga temperaturę 250-350°C, a spoiwo metalowe, które trzyma kryształy, mięknie i traci przyczepność. Tarcza zaczyna „gładko" szlifować, zamiast skrobać, i w ciągu minuty robi się bezużyteczna. Przy cięciu na mokro ta sama tarcza wytrzymuje 200-400 cięć w kostce 6 cm, zanim trzeba ją wymienić. Dodatkowo woda zmywa pył, który przy gęstym „betonowym" składzie potrafi osiadać w płucach w ilości przekraczającej normę NDS (najwyższe dopuszczalne stężenie) już po pięciu minutach pracy bez maski.

Z tabeli wynika jedna prosta zależność: gdy promień rośnie, liczba cięć rośnie szybciej niż długość łuku, bo kąt zbieżności klinów zwiększa liczbę elementów wymagających docinania, a nie tylko samego obrysu. Dlatego układanie kostki brukowej krok po kroku przy łukach większych niż 4 m wymaga już nie pilarki, lecz brygady i przecinarki stołowej, inaczej tempo pracy spada poniżej tempa reszty ekipy.

Najczęstsze błędy przy docinaniu kostki brukowej

Osiemdziesiąt procent defektów, które amator widzi po roku użytkowania, rodzi się w pierwszych dziesięciu minutach pracy. Najczęstszy to cięcie „z ręki" bez wcześniejszego oznaczenia linii, bo oko ludzkie w sąsiedztwie powtarzalnych spoin myli kąt o 2-3°, a to wystarczy, by po 30 klinach łamana linia odpłynęła od sznurka. Efekt widać już po ułożeniu: spoiny nie są współśrodkowe, kształt odcinka zamiast łagodnego łuku przypomina wielobok, a kostka brukowa po łuku wygląda, jakby ktoś ją układał z pamięci.

Drugi błąd to brak chłodzenia przy szlifierce. Tarcza diamentowa bez wody topi spoiwo, diament odpada, a krawędź kostki przypomina wypalony placek zamiast czystego cięcia. W kolejnych miesiącach ta krawędź chłonie wodę, mikropęknięcia poszerzają się przy mrozie i kostka odłupuje się wzdłuż „zepsutego" lica. Usterka nie jest widoczna od razu, ujawnia się po pierwszej zimie, gdy cykl zamrażanie-rozmrażanie (norma PN-EN 1338 przewiduje 28 cykli dla klasy D) robi swoje.

Trzeci problem to zbyt ciasne spoiny przy łukach. Minimalna szerokość spoiny wynosi 2 mm dla kostki betonowej i 3 mm dla klinkieru, a przy łukach wartość ta rośnie do 4-5 mm, bo kształt klina wymaga luzu na korektę. Wykonawcy, którzy dociskają elementy na siłę, po pierwszym sezonie oglądają wykruszającą się krawędź, bo piasek fugowy nie ma jak się rozproszyć i działa jak klin rozpychający.

Czwarty błąd dotyczy kolejności: kostki docinane odkłada się „na bok" i sięga po nie po godzinie, gdy wysychają. Wysuszony beton szlifuje się trudniej, a tarcza szybciej się zużywa, bo sucha kostka twardnieje powierzchniowo. Rozwiązanie jest banalne: po docięciu kostkę wrzuca się do wiadra z wodą, a wyciąga dopiero przed ułożeniem. Jedna prosta czynność przedłuża życie tarczy o 30% i skraca czas pracy o kwadrans na każde 20 elementów.

Piąty błąd to brak ochrony krawędzi sąsiednich elementów. Iskry z tarczy diamentowej w temperaturze 800°C wypalają w licu drobne wżery, które wyglądają jak kropki, a po roku szarzeją i wyraźnie odcinają cięty kamień od reszty. Pasy z taśmy malarskiej przyłożone do krawędzi chronią lico, a kosztują kilkanaście groszy. Ten patent stosuje każdy brukarz, który myśli o gwarancji, rzadko ten, który „robi na oko".

Szósty problem to zbyt głębokie cięcie przy kostce o grubości 6 cm. Przy szlifierce 125 mm i tarczy wystającej 3 cm nad krawędź obudowy łatwo przeciąć kostkę na wylot, zamiast zrobić nacięcie i dokończyć z drugiej strony. Przy grubych elementach 8-10 cm stosuje się technikę „Poldi": nacięcie z wierzchu do połowy, obrót, nacięcie z drugiej strony, delikatne rozdzielenie młotkiem. Brzmi to jak rzemieślnicza sztuka, lecz w praktyce ogranicza odpad do 2-3% zamiast 8-10% przy cięciu na wylot.

Siódmy błąd dotyczy doboru kostki brukowej do łuków. Duże elementy, powyżej 20 cm, mają mały kąt zbieżności między krawędziami, więc przy promieniu wewnętrznym 1 m kliny wychodzą zbyt wąskie i łamią się pod obciążeniem. Drobna kostka (10-14 cm) lepiej się klinuje, ale daje więcej spoin, w których zbiera się mech. Kompromisem bywa kostka 16-18 cm, o ile jej grubość wynosi minimum 7 cm (klasa obciążenia 3 wg PN-EN 1338). Przy łukach podjazdowych wybiera się kostkę 8 cm, bo różnica 1 cm grubości daje 30% wzrost wytrzymałości na zginanie.

Ósmy, rzadziej dostrzegany błąd, to brak komunikacji z ekipą wykonującą podbudowę. Cięcie na łukach przydaje się wtedy, gdy promień wykopu został wytyczony precyzyjnie, a koryto ma jednakową głębokość. Gdy podbudowa faluje, łuk u góry się rozjeżdża, bo każda kostka „lapie" się innego poziomu. Dlatego cięcie elementów powinno się odbywać równolegle z kontrolą niwelatora, nie po ułożeniu połowy odcinka. Zgranie tempa układania kostki brukowej krok po kroku z pomiarem co 2-3 m eliminuje 70% problemów z gubieniem łagodnej linii.

Dobór narzędzia do skali zadania nie jest fanaberią, lecz rachunkiem ekonomicznym. Przy łuku do 3 m tańsza w eksploatacji okaże się szlifierka, bo nie wymaga wypożyczenia przecinarki. Przy łuku 10-15 m różnica cenowa obraca się, bo czas pracy rośnie, a tarcze zużywają się szybciej. Warto więc przed rozpoczęciem policzyć liczbę cięć, koszt tarczy (4-9 PLN/min dla tarczy segmentowej, 12-18 PLN/min dla tarczy ciągłej) i czas wynajmu przecinarki stołowej (40-80 PLN/h z operatorem).

Przy intensywnym ruchu samochodowym, czyli obciążeniu powyżej 3,5 tony na oś, docinanie kostki brukowej w warunkach przydomowych mija się z celem, bo błąd w podbudowie kosztuje nie tylko estetykę, lecz i bezpieczeństwo. W takim układzie normy PN-EN 1338 zalecają kostkę klasy T (najwyższa), a podsypkę 5 cm z frakcji 0-4 mm ubijaną zagęszczarką płytową 80-100 kg. Domowy majsterkowicz nie ma sprzętu o takich parametrach, więc efekt jego pracy będzie krótszy o połowę niż realizacja ekipy z dwoma zagęszczarkami i przecinarką stołową.

Przy mniejszych łukach, ozdobnych obrzeżach rabat i ścieżkach o promieniu 1,5-3 m, samodzielne wykonanie jest realistyczne, pod warunkiem że ktoś ma szlifierkę, tarczę diamentową, dostęp do wody i 6-8 godzin bez pośpiechu. Kluczem do sukcesu leży nie w sile narzędzia, lecz w pomiarach, szablonach i chłodzeniu, a te kosztują czas, nie pieniądze. Cięcie kostki brukowej po łuku wygląda na prostą czynność, dopóki ktoś nie zobaczy różnicy między liniałem amatorskim a pracą wykonaną z projektem, niwelatorem i ekierką. Ta różnica utrzymuje się latami, nie tylko do pierwszej zimy.

Źródła i normy: PN-EN 1338 (betonowe kostki brukowe - wymagania i metody badań), PN-EN 1344 (kostki ceramiczne), PN-EN 124 (wpusty i odwodnienia), Instrukcja producenta kostki (Probet, Pozbruk, Polbruk, Semmelrock), portal Narzędziownie online, Warunki techniczne wykonania i odbioru robót budowlanych - część D (WTWiORB), dane z kart technicznych tarcz diamentowych (Marcrist, Hawera, Bosch Diamant).
